产品特点：

铁芯

全数选取优质晶粒取向冷轧硅冈飕
，全斜无孔绑扎结构
，铁芯为多级阶梯形
，三接缝或五接缝
，空损低、噪音
；卷铁芯用专用设备直接卷绕而成
，无接缝、无角沉
，削减了磁阻
，空损低
；非晶合金变压器铁芯是一种更优质的铁芯资料
，与传统硅冈飕相比
，均匀降低空损72%
，空载电流50% 。

线圈

选取优质QQ缩醛漆包圆铜线
，无氧铜杆拉造的扁铜钱绕造而成
，其大局有圆筒式、陆续式、新型螺旋式、割裂式等
，拥有足够的电气强度、机械强度和散热能力。为了增长变压器的抗短路能力
，可选取更优质的自粘换位导线。其选取自粘缩醛漆包扁线
，绕成线圈后
，经加热漆包扁线之间相互粘合
，形成拥有刚性的线圈
，能接受更大的弯曲应力
，从而加强了变压器的抗短路能力。自粘换位导线的最大特点是能降低变压器的损耗
，由于多股宰割的导体加上换位
，大大的降低了涡流损耗和环流损耗
，能降低绕组热点的温升
，使整个绕组温度散布更为均匀。

油箱

选取优质钢板焊接而成
，有椭圆型、矩型等结构
，散热元件选取片式散热器、膨胀散热器或波纹油箱
，油箱在厂内进行靠得住的密封试验
，内表表表经酸洗、磷化处置后
，进行三底一面油漆喷涂
，既抗侵蚀又美观风雅。

产品正常使用前提

周围空气温度：

最高气温：+40℃
；

最低气温：-45℃
；

最热月均匀气温：+30℃
；

最热年均匀气温：+20℃
；

海拔高度：≤1000m
；

污秽等级：Ⅲ级
；

地震烈度：中国12级尺度8级
；

电源电压波形：近似正弦波
；

注：若是超出以上使用前提
，请在订货时注明
，以便特殊思考。

1、10kV、6kV级变压器--13型（三级能效）叠铁芯系列配电变压器

注:

1、表中斜线上方的负载损耗值合用于Dyn1联结组
，斜线下方的负载损耗值合用于Yyn0联结组
；

2、总沉和参考尺寸为无励磁调压变压器
，有载调压变压器总沉和尺寸凭据订单另行提供。

2、10kV、6kV级变压器--20型（二级能效）叠铁芯系列配电变压器

注:

1、表中斜线上方的负载损耗值合用于Dyml联结组
，斜线下方的负载损耗值合用于Yyn0联结组
；

2、总沉和参考尺寸为无励磁调压变压器
，有载调压变压器总沉和尺寸凭据订单另行提供。

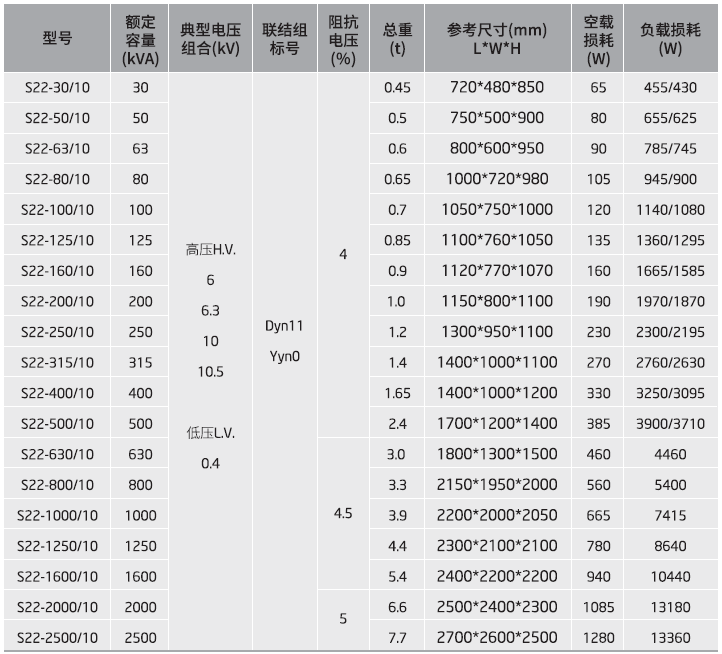

3、10kV、6kV级变压器--22型（一级能效）叠铁芯系列配电变压器

注:

1、表中斜线上方的负载损耗值合用于Dyml联结组
，斜线下方的负载损耗值合用于Yyn0联结组
；

2、总沉和参考尺寸为无励磁调压变压器
，有载调压变压器总沉和尺寸凭据订单另行提供。

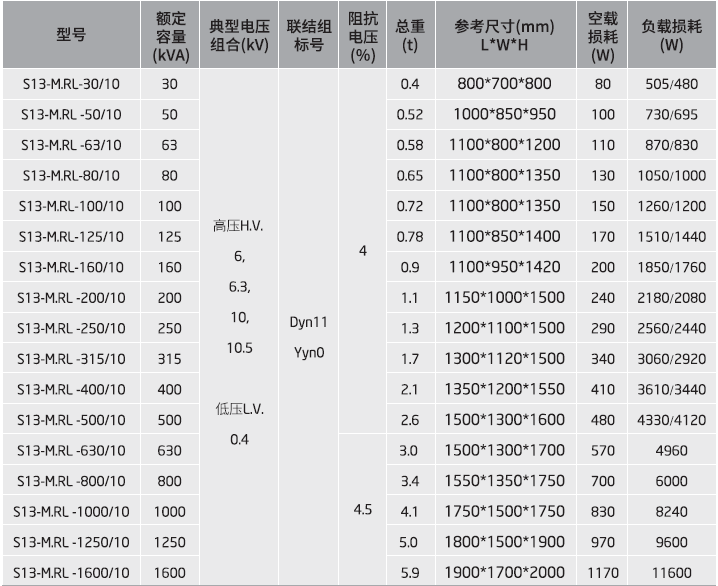

4、10kV、6kV级变压器--13型（三级能效） 立体卷铁芯系列配电变压器

注:

1、表中斜线上方的负载损耗值合用于Dyn1联结组
，斜线下方的负载损耗值合用于Yyn0联结组
；

2、总沉和参考尺寸为无励磁调压变压器
，有载调压变压器总沉和尺寸凭据订单另行提供。

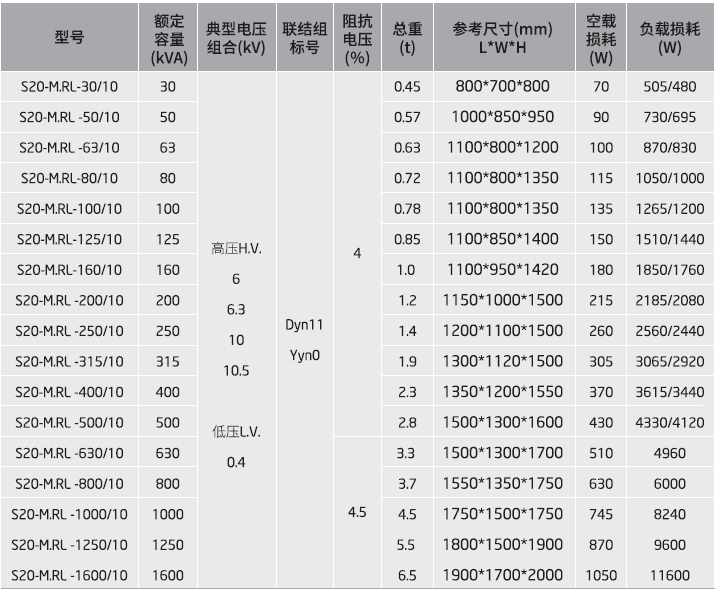

5、10kV、6kV级变压器--20型（二级能效）立体卷铁芯系列配电变压器

注:

1、表中斜线上方的负载损耗值合用于Dyn1联结组
，斜线下方的负载损耗值合用于Yyn0联结组
；

2、总沉和参考尺寸为无励磁调压变压器
，有载调压变压器总沉和尺寸凭据订单另行提供。

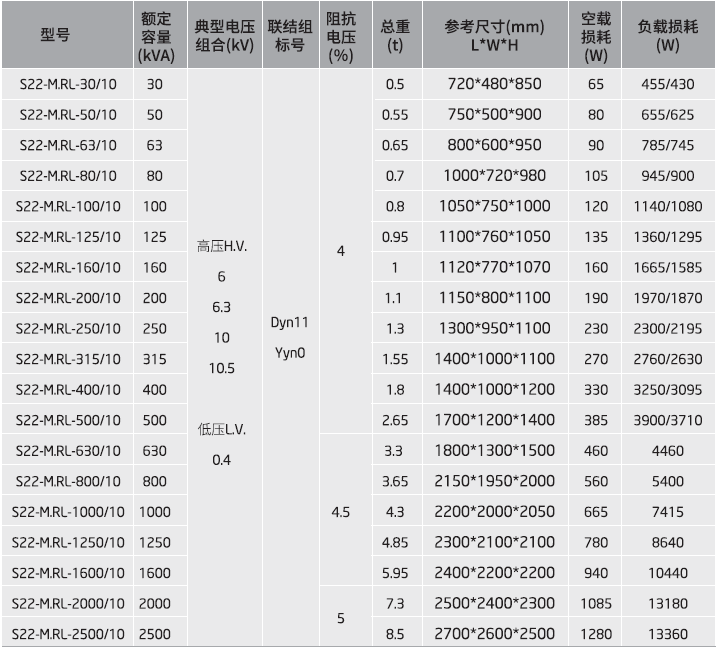

6、10kV、6kV级变压器--22型（一级能效）立体卷铁芯系列配电变压器

注:

1、表中斜线上方的负载损耗值合用于Dynl联结组
，斜线下方的负载损耗值合用于Yyn0联结组
；

2、总沉和参考尺寸为无励磁调压变压器
，有载调压变压器总沉和尺寸凭据订单另行提供。

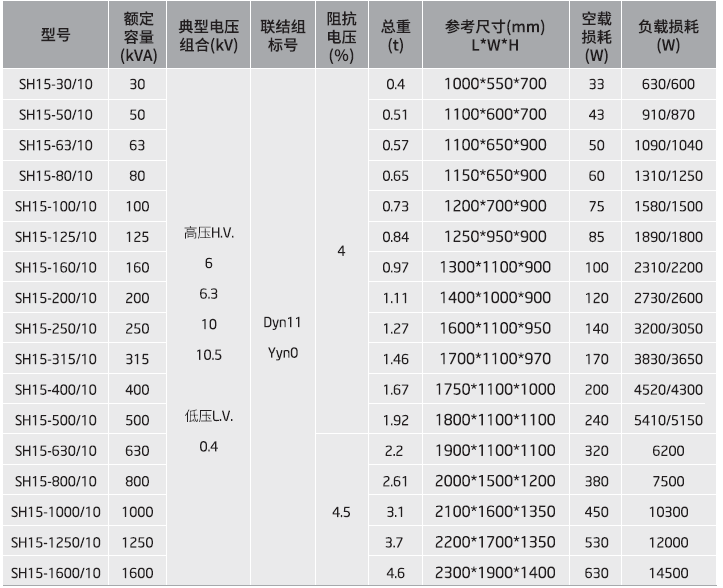

7、10kV、6kV 级变压器--15型（三级能效）非晶平面卷铁芯系列配电变压器

注:

1、表中斜线上方的负载损耗值合用于Dynl联结组
，斜线下方的负载损耗值合用于Yyn0联结组
；

2、总沉和参考尺寸为无励磁调压变压器
，有载调压变压器总沉和尺寸凭据订单另行提供。

8、10kV、6kV 级变压器--21型（二级能效）非晶平面卷铁芯系列配电变压器

注:

1、表中斜线上方的负载损耗值合用于Dynl联结组
，斜线下方的负载损耗值合用于Yyn0联结组
；

2、总沉和参考尺寸为无励磁调压变压器
，有载调压变压器总沉和尺寸凭据订单另行提供。

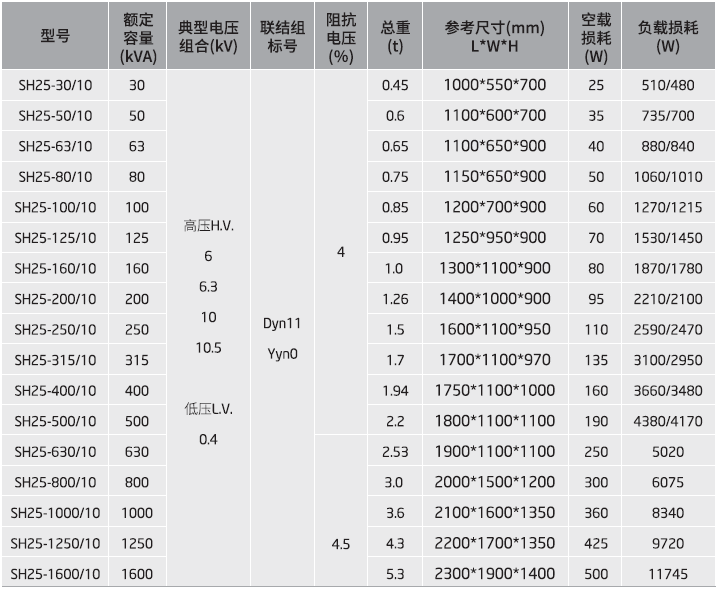

9、10kV、6kV级变压器--25型（一级能效）非晶平面卷铁芯系列配电变压器

注:

1、表中斜线上方的负载损耗值合用于Dynl联结组
，斜线下方的负载损耗值合用于Yyn0联结组
；

2、总沉和参考尺寸为无励磁调压变压器
，有载调压变压器总沉和尺寸凭据订单另行提供。

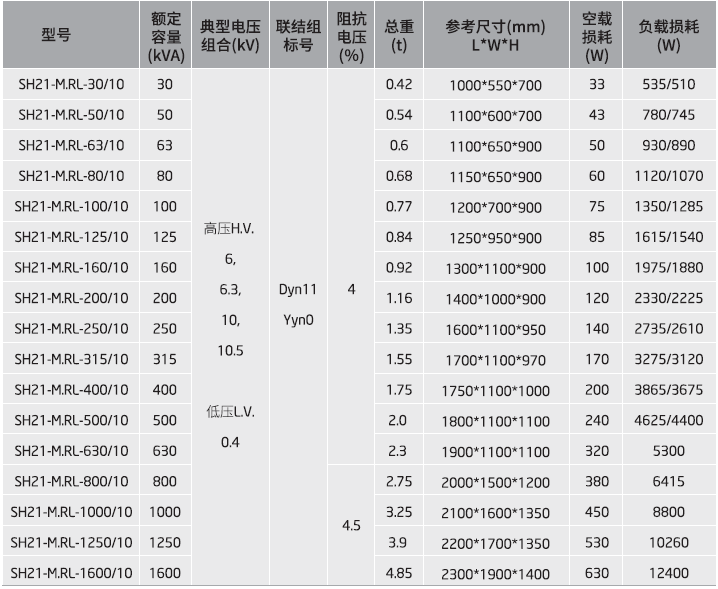

10、10kV、6kV 级变压器--21型（二级能效）非晶立体卷铁芯系列配电变压器

注:

1、表中斜线上方的负载损耗值合用于Dynl联结组
，斜线下方的负载损耗值合用于Yyn0联结组
；

2、总沉和参考尺寸为无励磁调压变压器
，有载调压变压器总沉和尺寸凭据订单另行提供。

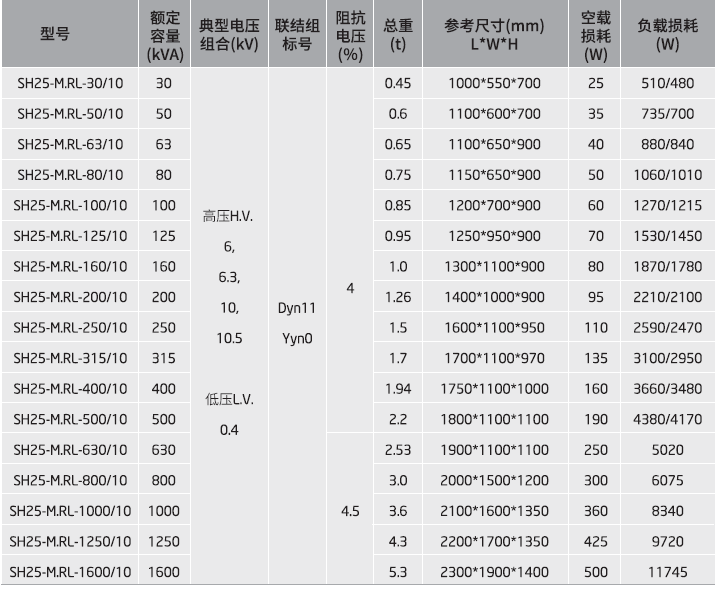

11、10kV、6kV级变压器--25型（一级能效）非晶立体卷铁芯系列配电变压器

注:

1、表中斜线上方的负载损耗值合用于Dynl联结组
，斜线下方的负载损耗值合用于Yyn0联结组
；

2、总沉和参考尺寸为无励磁调压变压器
，有载调压变压器总沉和尺寸凭据订单另行提供。
