利用领域

基于其优越的固体绝缘、固封极柱、立体穿越母线等专利技术（国际专利2009/05680、ZL 2007 1 0118436.0、ZL 2011 1 0449245.9）
，固体绝缘环网柜齐全满足环网和辐射式配电网络的各类接线规划。

同时
，固体绝缘开关单元已经在代替分界开关、箱式变电站高压侧开关、KYN28中置柜、XGN□固定柜等多类利用中有着优质的阐发。

通过衔接于固体绝缘开关单元的自动化智能终端设备
，可在远程轻松地对即时情况进行监督和节造
，保险配电网络系统的智能型、靠得住性与矫捷性。

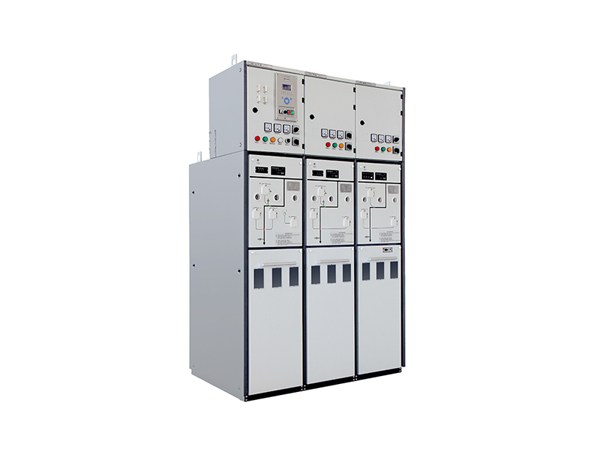

产品特点

取缔SF₆气体利用
，预防压实力箱设计。

带电部件全数密封（开关选取环氧树脂套筒封装
，母线选取硅橡胶封装）
，整体实现全绝缘、全封关结构
，安全防护等级为IP67。

操作机构全密封
，真正实现免守护。

强化相距离离设计
，分相绝缘预防了相间故障的可能性。

？榛樽敖峁
，便于回路扩大、单元调换、规划更改。

开关工作地位三相独立可视。

拥有明确的安全、智能、环保、矫捷、特殊环境利用优势。

拥有多种机械联锁职能
，实现五防要求。

拥有美满的户内、户表利用规划。

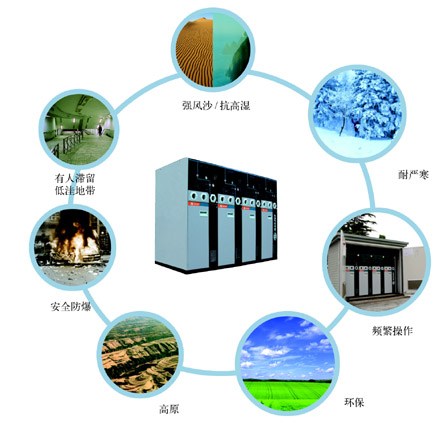

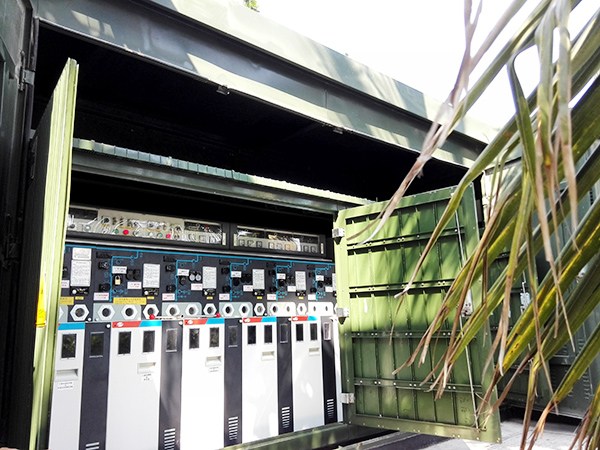

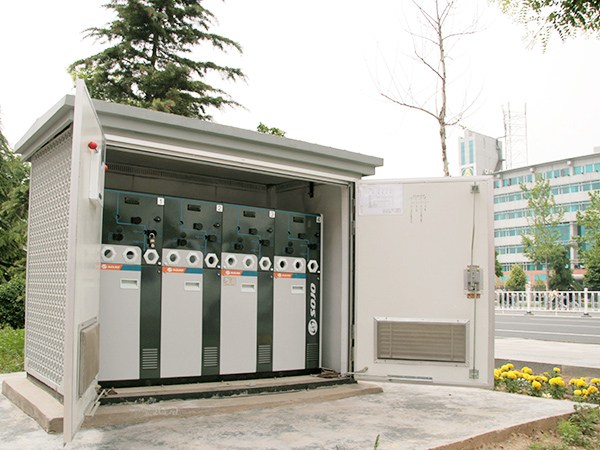

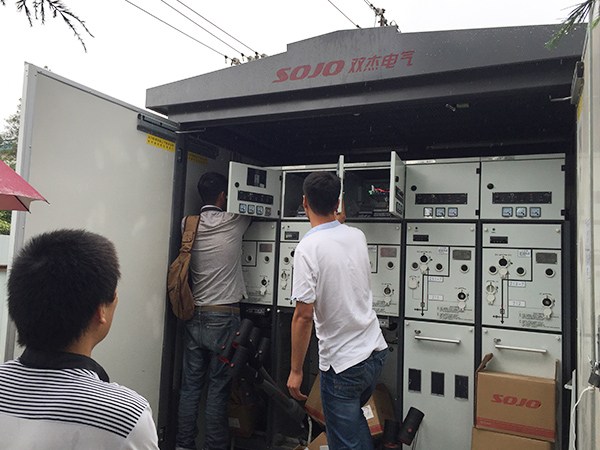

特殊环境利用机能

沿海地域利用：机构全密封结构
，专业高盐雾检测设备
，确保沿海地域持久利用。

低温寒冷地域利用：无SF₆气体利用
，无需思考SF₆气体低温运行问题。

高原地域利用：无SF₆气体利用
，无需思考气箱内表压差影响。

合用于安全防爆场所利用：采器拥有防爆机能真空室；开关套筒对开关进一步防护；

强化相距离离
，预防相间或多回路短路。

单元组装结构：便于用户扩大、单元调换、单元规划更改。

地下室场所利用：SF₆气体相对密度是在一样状态下空气相对密度的五倍
，泄漏的SF₆气体及其分化物不容易扩散
，会积累在低洼地带。若是这些地带有人为作
，将造成对人员的中伤
，或容易造成人员窒息。

频仍操作场所利用：固体开关柜机械寿命超过2万次。

高环保要求地域利用：SF₆气体对大气温暖化影响已经高度引起器沉
，固体开关柜取缔了SF₆气体利用。

强风沙地域利用：固体开关柜本体安全防护等级 为IP67
，节造回路室选取特殊处置确保强风沙地域持久运行。

高温环境利用：固体开关柜合用于特殊区域的高温环境
，其正常运行的最温度可达70℃
，并通过固体柜高温环境试验汇报。

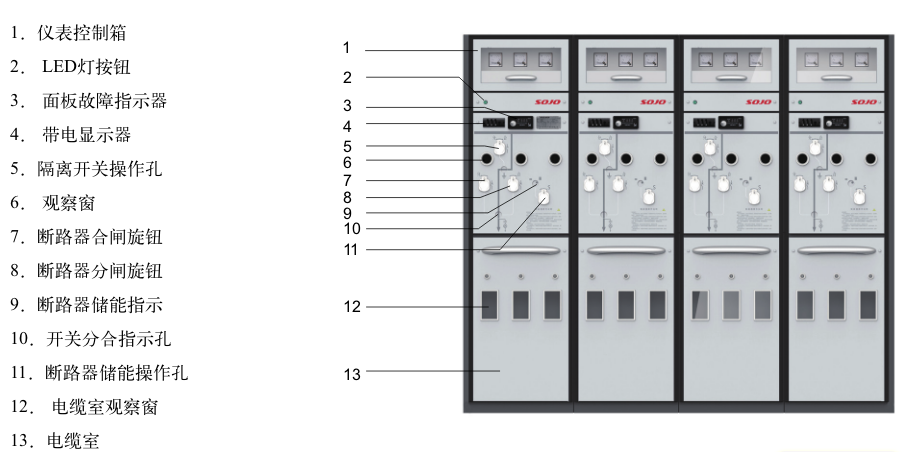

II系列结构图

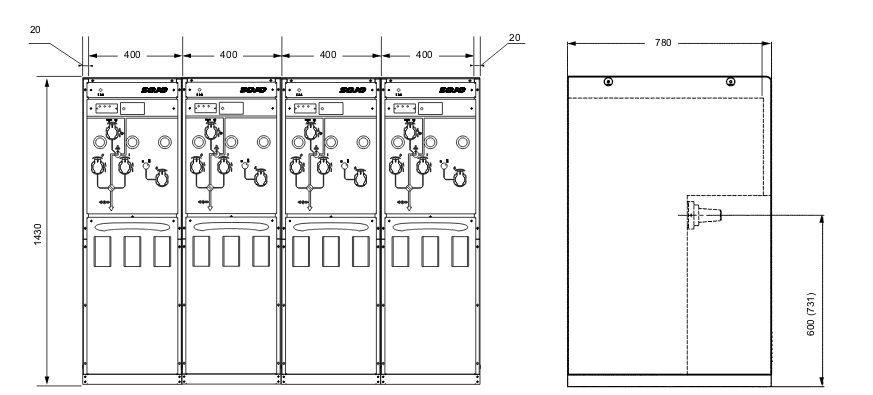

II系列尺寸图

		C？	F？	V？
		负荷开关	组合电器	真空断路器	隔脱离关	接地开关
额定电压	kV	12	12	12	12	12
灭弧类型		真空	真空	真空
额定电流	A	630	125	630/1250	630/1250	630/1250
额定频率	Hz	50	50	50	50	50
主回路电阻	μΩ	≤120	300 注1	≤120
工频耐受电压 相间、相对地/断口	kV	42/48	42/48	42/48	42/48	42/48
雷电冲击耐受 电压相间、相对地/断口	kV	75/85	75/85	75/85	75/85	75/85
额定短路开断电流	kA		31.5 注2	20/25/31.5
额定短路开断电流次数	次			30
额定短路关合电流	kA	50		50/63
额定短路关合电流次数	次	5		5
额定短时耐受电流	kA	20		20/25	20/25	20/25
额定短路持续功夫	s	4		4	4	3
额定峰值耐受电流	kA	50		50/63	50/63	50/63
异相接地故障开断电流	kA			17.3/21.7
额定电缆充电开断电流	A	10		10
额定交代电流	A
内部燃弧试验（AFLR级）	KA/s	20KA/0.5s(蕴含母线室、开关室、电缆室)
部门放电	pC	≤5	≤5	≤5
防护等级		IP67	IP67	IP67
机械寿命	次	20000	20000	20000	3000	3000
